La un parc fotovoltaic, fundația nu se vede în nicio poză de prezentare. Se vede în al cincilea an, când un rând de module rămâne aliniat după o furtună, sau nu rămâne. Piloții sunt singurul element din parc care nu se mai poate schimba fără să demontezi tot ce e deasupra, deci sunt și singurul loc unde economia făcută la început se plătește cel mai scump.

Articolul de mai jos descrie exact ce se întâmplă pe un șantier de ramming: ce se verifică înainte, cum se execută, ce se măsoară, ce se predă la final și în ce cazuri metoda nu funcționează și trebuie schimbată. Este scris pentru dezvoltatorii de parcuri, pentru antreprenorii generali care caută un subcontractor pe structuri și pentru proprietarii de teren care vor să înțeleagă ce cumpără.

Ce este ramming și de ce a înlocuit betonul

Un pilon de ramming este un profil metalic zincat, de regulă cu secțiune C, Σ sau U, cu grosime de 2-3 mm și lungime între 1,8 și 3,5 m. Se prinde în capul de batere al utilajului și se înfige în pământ prin lovituri repetate, fără gaură pregătită dinainte și fără nimic turnat. Partea rămasă deasupra terenului devine direct piciorul structurii pe care se montează grinzile și modulele.

Cum arată un pilon bătut, concret

• Adâncimea de încastrare: uzual 1,2-2,5 m, până la 3 m în terenuri slabe. Nu se alege din catalog, ci din calculul de smulgere confirmat prin test pe amplasament.
• Partea liberă: 0,6-1,2 m deasupra solului la marginea de jos a rândului, în funcție de unghiul de înclinare și de garda la zăpadă.
• Timpul pe pilon: 2-4 minute în sol normal, incluzând poziționarea utilajului. Nu există timp de priză, deci structura se poate monta imediat.
• Toleranța de aliniere: măsurată la fiecare pilon, pentru că abaterile se adună și se văd la montajul grinzilor.

Ramming față de celelalte metode de fundare

Cele trei variante folosite în practică pentru parcuri la sol sunt piloni bătuți, șuruburi de pământ și fundații de beton. Diferențele sunt de cost, viteză și tipul de teren.

Criteriu	Piloni bătuți (ramming)	Șuruburi de pământ	Fundații de beton
Ritm pe utilaj și zi	150-250 piloni	60-120 șuruburi	Limitat de priză, zile
Cost relativ pe punct de fundare	Referință, cel mai mic	Cu 40-80% mai mare	De 3-5 ori mai mare
Excavație și apă pe șantier	Nu cere	Nu cere	Cere ambele
Montaj structură după fundare	Imediat	Imediat	După întărirea betonului
Teren stâncos	Cere pre-forare	Se descurcă mai bine	Se descurcă
Teren foarte slab sau umplutură	Piloni mai lungi	Randament scăzut	Varianta sigură
Dezafectare la final de viață	Piloni extractibili	Șuruburi extractibile	Demolare și transport

Pentru un parc obișnuit pe teren agricol, ramming câștigă la toate capitolele care contează. Betonul rămâne necesar oricum, dar în alte locuri: platformele de invertoare, postul de transformare, fundațiile de gard și drumurile de acces.

Ce se verifică înainte de primul pilon

Aici se pierd sau se câștigă banii. Un șantier de ramming început fără date geotehnice se termină în una din două variante: piloni bătuți prea puțin, care ies la primul vânt puternic, sau piloni supradimensionați pe toată suprafața, adică zeci de mii de euro aruncați pe oțel în plus.

Studiul geotehnic

Se execută conform normativului NP 074 pentru documentații geotehnice și al Eurocodului 7, cu foraje și penetrări repartizate pe suprafață, nu doar în colțuri. Pentru parcuri, densitatea uzuală este de un punct de investigație la 2-5 hectare, cu îndesire acolo unde se schimbă vizibil natura terenului. Din studiu rezultă stratificația, coeziunea, unghiul de frecare internă, nivelul apei subterane și adâncimea de îngheț.

Testele pe amplasament

Studiul geotehnic dă parametrii de calcul, iar testele pe teren confirmă că modelul se potrivește cu realitatea. Se fac pe piloni de probă, înainte de mobilizarea completă a echipelor.

Test	Ce măsoară	Ce decide
Smulgere axială (pull-out)	Forța de extragere a pilonului	Adâncimea de încastrare
Împingere laterală	Deplasarea la sarcină orizontală	Secțiunea profilului
Compresiune axială	Tasarea sub sarcină verticală	Verificarea la zăpadă
Refuz la batere	Numărul de lovituri pe ultimii centimetri	Nevoia de pre-forare

Valorile cerute rezultă din calculul de încărcări făcut cu SR EN 1991-1-4 pentru vânt și SR EN 1991-1-3 pentru zăpadă, particularizat pe zona amplasamentului. La structuri fixe obișnuite, cerințele de smulgere se încadrează uzual între 15 și 30 kN pe pilon. Rezultatele se consemnează în rapoarte de încercare care intră în cartea tehnică a construcției.

Agresivitatea solului

Pilonul stă îngropat 25 de ani sau mai mult, iar zona critică este exact la limita dintre aer și pământ, unde umiditatea alternează. Se determină rezistivitatea electrică a solului, pH-ul, conținutul de cloruri și de sulfați. Pe baza lor se alege acoperirea:

• Zincare la cald conform EN ISO 1461, cu grosimea stratului stabilită în funcție de agresivitate, pentru terenuri obișnuite.
• Oțel cu acoperire ZnAlMg conform EN 10346, pentru soluri cu conținut ridicat de cloruri sau sulfați, unde comportarea la tăietura profilului este mai bună.
• Secțiune sporită sau protecție suplimentară în zonele cu rezistivitate mică, unde rata de coroziune calculată depășește pierderea admisă pe durata de viață.

Cum se execută, pas cu pas

1. Trasarea câmpului

Se transpune layout-ul din proiect pe teren, cu GPS de precizie sau stație totală. Fiecare pilon are coordonate, nu doar rândul. Trasarea greșită cu 10 cm pe un rând de 100 m nu se mai poate corecta prin structură, deci se verifică independent înainte de batere.

2. Pilonul de probă și calibrarea

Se bat câțiva piloni de probă în zone diferite, se fac testele de smulgere și se stabilește rețeta de lucru: adâncime, energie de batere, viteză de avans. Dacă terenul variază pe suprafață, rezultă zone cu rețete diferite, marcate pe planul de execuție.

3. Baterea în flux

Utilajul înaintează pe rând, cu un operator și un ajutor care alimentează cu piloni. Se controlează continuu verticalitatea, iar la refuz anormal se oprește și se notează poziția pentru pre-forare. Ordinea de lucru se corelează cu accesul, ca să nu rămână zone închise de rândurile deja executate.

4. Controlul geometric

Se măsoară fiecare pilon: cotă superioară, verticalitate, poziție în plan, orientarea profilului. Abaterile se corectează imediat, cât timp utilajul este încă în zonă. Toleranțele uzuale cerute în proiectele de parc sunt:

Parametru	Toleranță uzuală	Ce se strică dacă se depășește
Poziție în plan	±25 mm	Nu se prind grinzile fără forțare
Verticalitate	±0,5° pe ambele direcții	Unghiul modulelor iese neuniform
Cotă superioară	±20 mm	Rândul nu iese la linie
Rotația profilului	±2°	Găurile de prindere nu se aliniază

5. Predarea către montaj

La final se predă un as-built cu poziția reală a fiecărui pilon, procesele verbale ale testelor, buletinele de material pentru profile și lista pozițiilor cu soluții speciale. Fără documentele acestea, echipa de structuri lucrează pe presupuneri.

Ritm real de execuție și ce îl încetinește

Cifrele de mai jos sunt cele pe care le folosim la planificare. Un parc de 1 MWp cu structuri fixe are între 200 și 250 de piloni, în funcție de configurația mesei și de numărul de module pe rând.

Situație pe teren	Piloni pe zi și utilaj	Observație
Teren agricol uniform, acces bun	200-250	Ritmul de referință
Teren cu pietriș în strat	120-180	Uzură mai mare pe capul de batere
Sol argilos umed, urme adânci	100-150	Deplasarea utilajului dictează ritmul
Zone cu pre-forare	50-90	Două operații pe același punct
Teren în pantă peste 8%	120-170	Repoziționări dese

Cu două utilaje în lucru simultan, un parc de 5 MW se fundează în două până la trei săptămâni de teren bun. La o putere de 48 MW vorbim de ordinul a zece mii de piloni, deci de o organizare pe fronturi paralele, cu logistica de material calculată pe zile, nu pe săptămâni.

Ce încetinește un șantier, în ordinea frecvenței: accesul desfundat după ploaie, livrările de profile care vin în tranșe prea mici, trasarea nefinalizată pe fronturile următoare și zonele nedescoperite la geotehnic, unde apare piatră sau umplutură.

Când ramming nu merge și ce se face în loc

Nu orice teren primește piloni bătuți. Situațiile în care metoda trebuie schimbată, parțial sau total:

• Rocă la mică adâncime: se pre-forează cu diametru mai mic decât pilonul, apoi se bate în gaura pilot. Costul crește, dar soluția rămâne mai ieftină decât betonul.

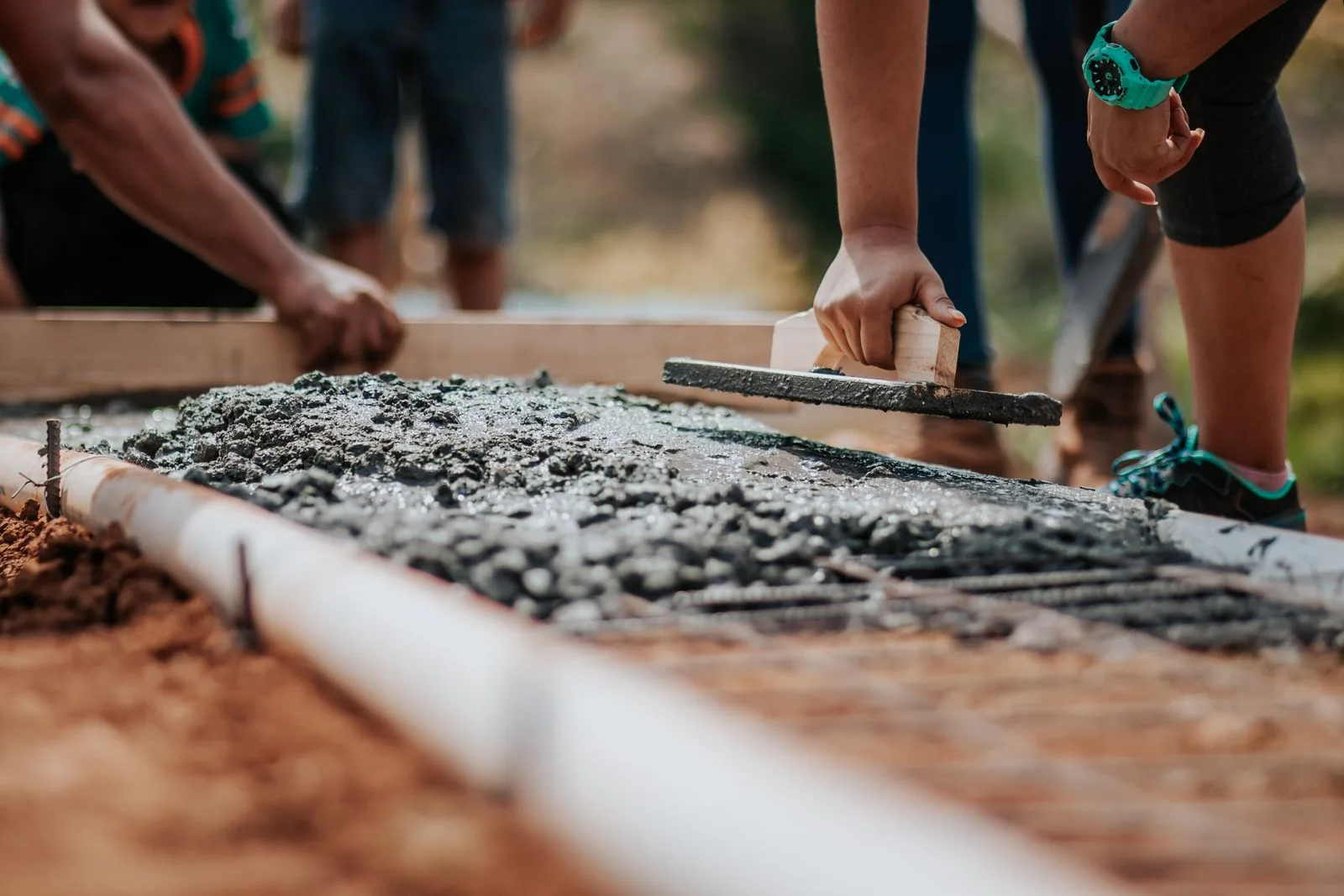

• Umpluturi și deșeuri: piloni mai lungi până în stratul portant sau, dacă stratul e prea adânc, fundații de beton pe zona respectivă.
• Turbă și soluri organice: capacitatea de smulgere este mică și nu se stabilizează în timp. Se schimbă sistemul de fundare.
• Apă subterană foarte aproape de suprafață: se recalculează coroziunea și adâncimea, uneori se trece la ZnAlMg sau la secțiuni sporite.
• Teren contaminat: intervin restricții de perforare a stratului de protecție, cu soluții agreate de proiectant și autoritatea de mediu.

Într-un proiect corect, aceste zone apar pe planul de execuție încă înainte de mobilizare, cu buget separat. Într-un proiect prost, apar ca revendicări la mijlocul lucrării.

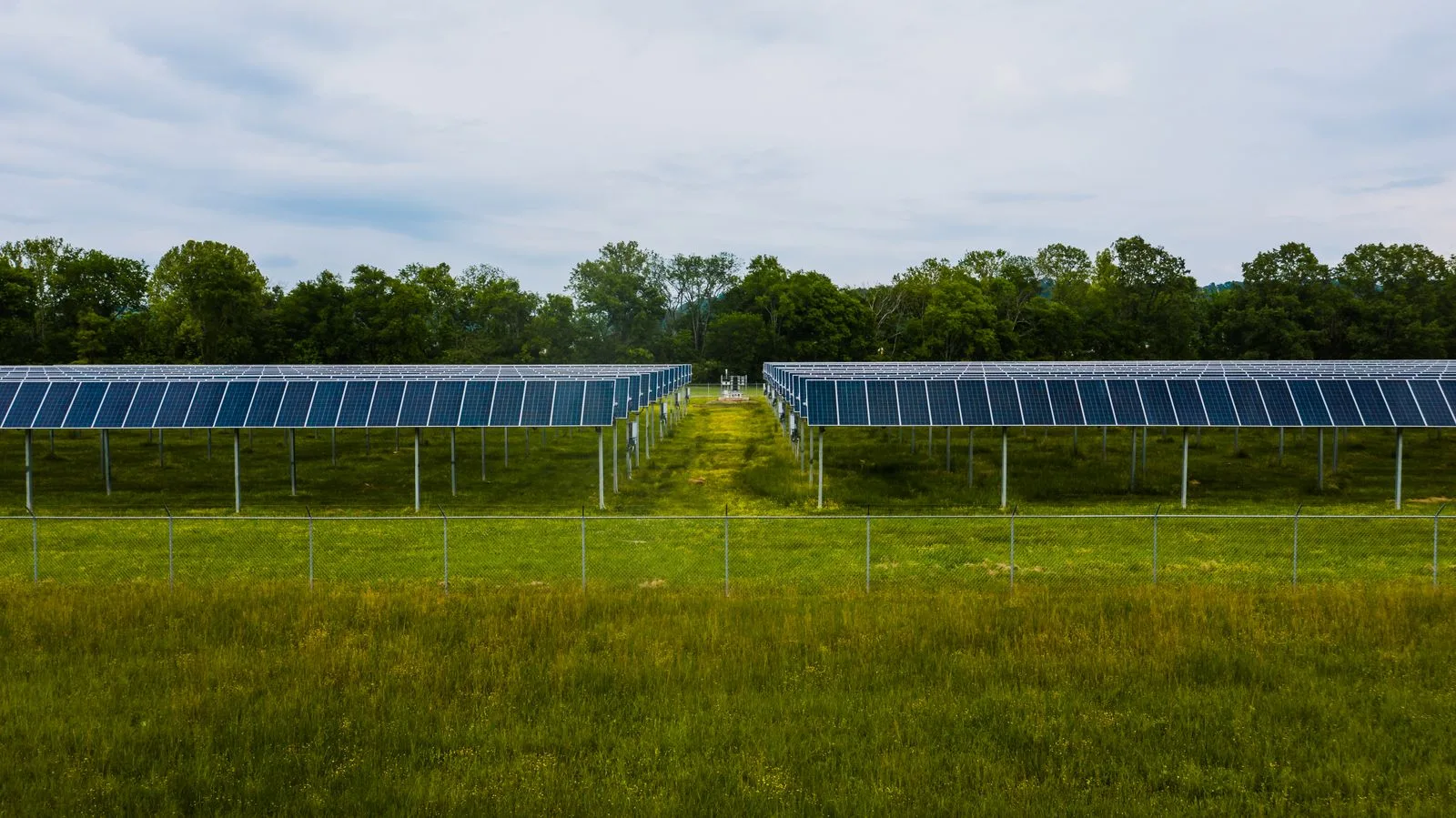

Structurile: ce ține efectiv un rând de module

Pilonul este doar piciorul. Deasupra vin grinzile longitudinale, contravântuirile și șinele pe care se prind clemele modulelor. Ansamblul se dimensionează la vânt și zăpadă conform SR EN 1991, iar verificarea elementelor metalice se face după SR EN 1993.

Materiale și acoperiri

Profilele se execută uzual din oțel de construcții cu limita de curgere 250-350 MPa, laminat la rece, cu acoperire aplicată înainte de formare sau prin zincare la cald după confecționare. Șuruburile și piulițele sunt din oțel inoxidabil sau zincat, cu clasă de rezistență declarată. Amestecul de metale diferite în aceeași îmbinare se evită, ca să nu apară coroziune galvanică.

Unghi, înălțime și distanța dintre rânduri

Pentru România, unghiul uzual la structuri fixe pe sol este de 25-35 de grade, cu orientare sudică. Distanța dintre rânduri se calculează ca să nu apară umbrire reciprocă la solstițiul de iarnă, la ora de calcul stabilită în proiect. Alegerea corectă a unghiului și a pasului între rânduri este tratată în detaliu în articolul despre orientarea și înclinarea panourilor.

Greșeli care se plătesc la primul vânt puternic

• Cuplu de strângere nerespectat la clemele de module. Prea mic și modulul se mișcă, prea mare și rama cedează. Se folosesc chei dinamometrice, cu valorile din fișa producătorului.
• Contravântuiri lipsă pe capetele de rând, unde încărcarea de vânt este cea mai mare.
• Piloni bătuți la adâncime insuficientă în zonele unde terenul s-a schimbat și nu s-a refăcut testul.
• Legare la pământ incompletă a structurii metalice, ceea ce înseamnă și risc electric, nu doar coroziune.
• Distanța la sol prea mică pe latura de jos, care duce la acoperirea rândului cu zăpadă și la pierdere de producție iarna.

Flota și modelul de lucru la MTS Global Sun

Suntem instalatori atestați ANRE, cu peste 97.911 kW instalați în 120 proiecte, și lucrăm pe parcuri în două formule: ca antreprenor EPC pe tot pachetul sau ca subcontractor specializat doar pe structuri și ramming, pe șantiere coordonate de alt antreprenor general.

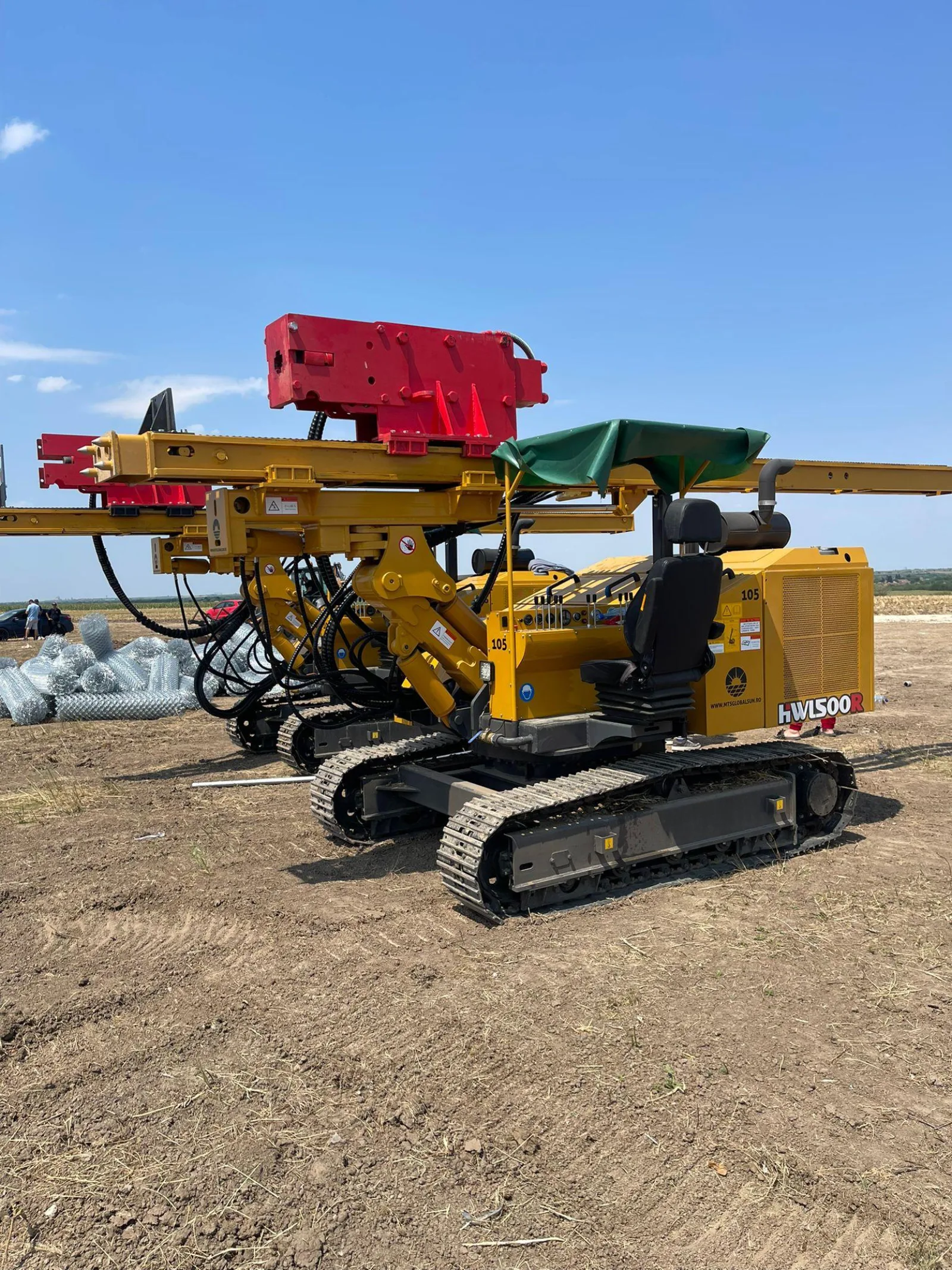

Utilajele sunt proprii, nu închiriate. Diferența se vede la planificare: nu depindem de disponibilitatea unui furnizor extern pentru a fixa data de intrare pe șantier, iar costul de închiriere nu apare în ofertă. Flota include batipaluri pe omizi pentru piloni până la 3 m adâncime, cu cel puțin două unități active simultan, trailere și camioane de până la 24 t pentru profile și module, microbuze pentru echipe și vehicule de intervenție dotate cu termocamere și scule de măsură. Detalierea completă este pe pagina de flotă și logistică, iar partea de transport o acoperim tot cu resurse proprii, inclusiv pentru livrări din Uniunea Europeană.

Lucrări din portofoliul public unde partea de fundare și structuri este a noastră:

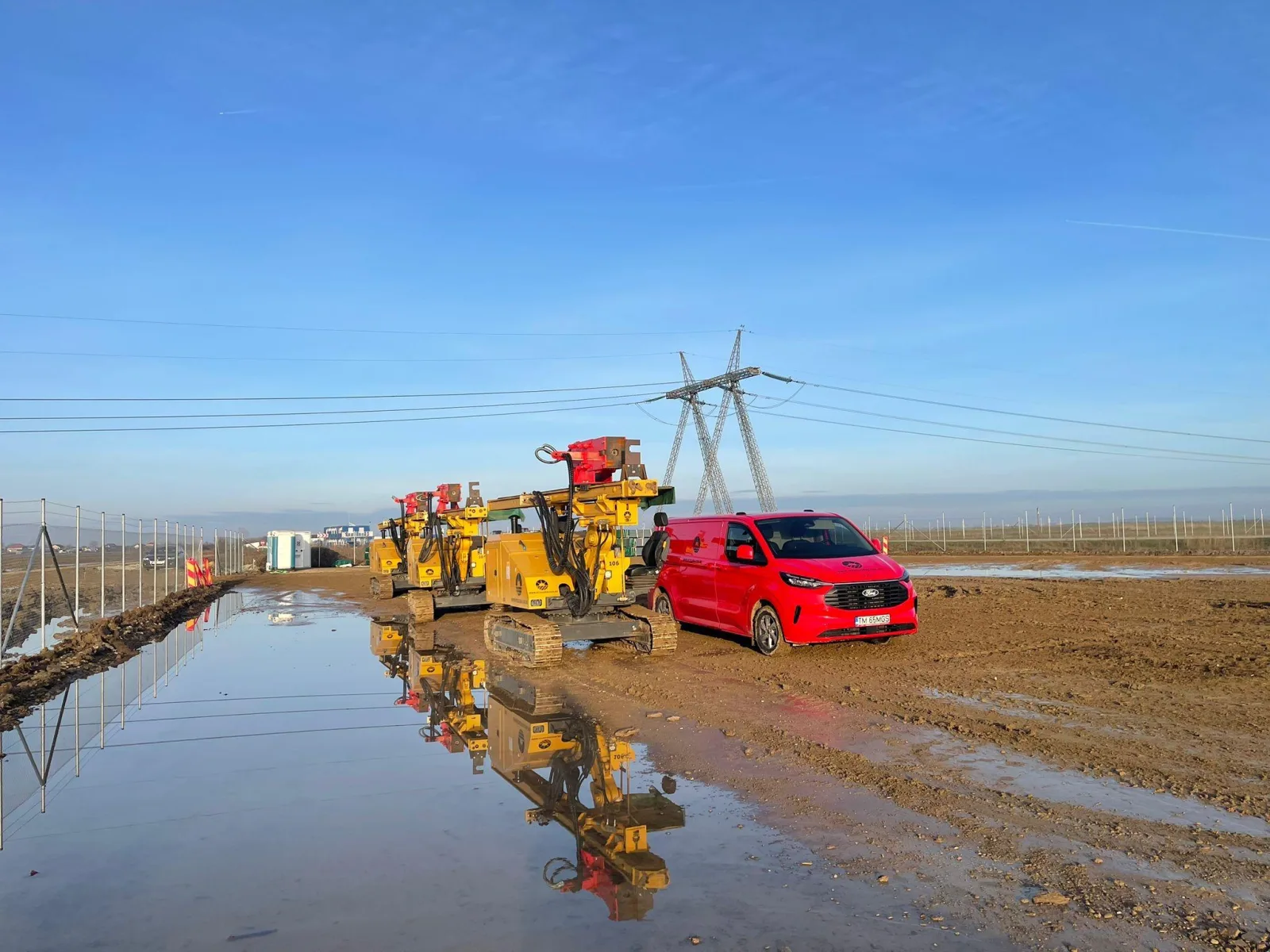

• Ramming pe șantierul de 48 MW de la Corbii Mari, zona Pitești, în execuție.
• Ramming pentru parcul de 4,5 MW de la Gătaia, județul Timiș, finalizat.
• Full EPC 7 MW la Craiova Perișor, în execuție, unde facem tot pachetul, de la proiectare la punerea sub tensiune.

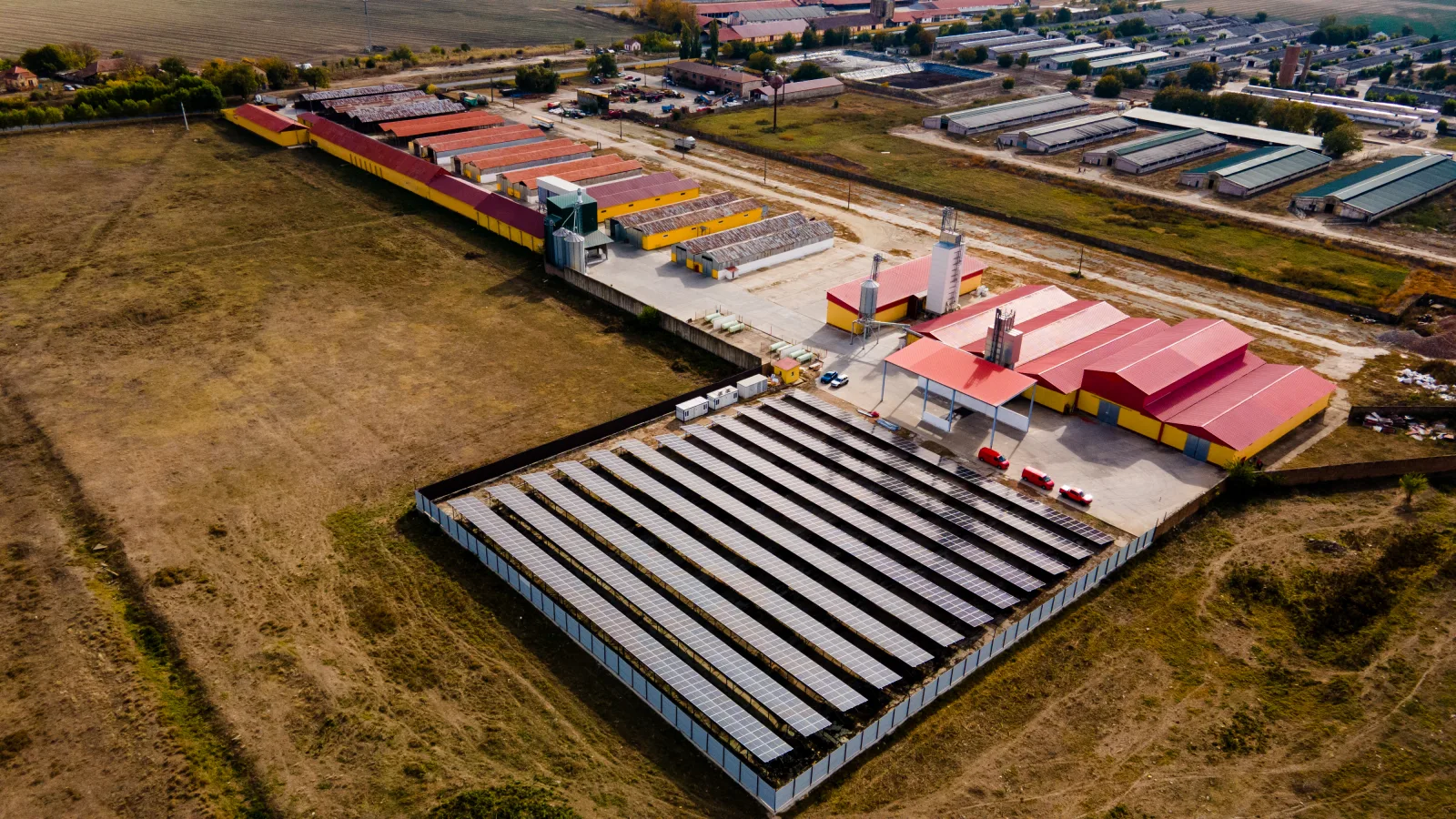

• Sistemul de 800 kW de la Grăbaț, finalizat, structuri fixe la sol lângă halele beneficiarului.

Baza operațională este în Timișoara, iar șantierele sunt în toată țara. Portofoliul complet, cu poze reale de pe lucrări, este pe pagina de proiecte. Dacă vă interesează pachetul complet și nu doar fundarea, etapele unui contract la cheie sunt descrise în ghidul despre parcuri fotovoltaice EPC.

Ce cerem de la beneficiar înainte de mobilizare

Un șantier de ramming pornește repede dacă lucrurile de mai jos sunt gata. Dacă nu sunt, se pierd zile pe care le plătește tot beneficiarul.

• Drum de acces practicabil pentru trailer de 24 t și front de descărcare pentru profile.
• Studiul geotehnic complet, cu punctele de investigație distribuite pe toată suprafața.
• Proiectul de structuri cu încărcările de calcul și cerințele de smulgere.
• Trasarea de referință preluată sau predată oficial, cu borne verificate.
• Situația rețelelor subterane din amplasament, cu avizele deținătorilor.
• Suprafață eliberată de culturi, resturi vegetale și obstacole, cu împrejmuire dacă se depozitează material peste noapte.

Întrebări frecvente despre ramming și structuri

Cât durează baterea piloților pentru un parc de 1 MW?

Între 200 și 250 de piloni, deci un utilaj termină în 1-2 zile de lucru în teren favorabil. Cu tot ce înseamnă mobilizare, trasare, piloni de probă și teste, planificați 4-6 zile pentru un megawatt. Ritmul scade în teren cu pietriș, pe pante sau în zone care cer pre-forare.

Ce se întâmplă dacă pilonul dă în piatră?

Se oprește baterea, se notează poziția și se trece la pre-forare cu diametru mai mic decât profilul, apoi se bate în gaura pilot ca să se păstreze frecarea laterală. Dacă roca apare pe suprafețe mari, se recalculează sistemul de fundare pentru zona respectivă. Poziția fiecărui caz special intră în as-built.

Se pot scoate piloții la dezafectarea parcului?

Da, cu utilaj de extragere, iar terenul revine la starea agricolă fără demolări și fără moloz de transportat. Este unul dintre motivele pentru care autoritățile și proprietarii de teren preferă piloni bătuți în locul fundațiilor de beton.

Cât rezistă un pilon zincat în pământ?

Durata se calculează, nu se estimează: din rezistivitatea solului, pH, cloruri și sulfați rezultă o rată de coroziune, iar grosimea acoperirii se alege pentru durata de viață a proiectului, uzual 25-30 de ani. În soluri agresive se trece la oțel cu acoperire ZnAlMg sau la secțiuni sporite. Zona cea mai solicitată este la nivelul terenului, nu în adâncime.

La invertoare și la postul de transformare tot cu piloni se lucrează?

Nu. Acolo se toarnă platforme și fundații de beton, dimensionate pentru greutatea echipamentelor și pentru accesul de mentenanță. Betonul este necesar și la fundațiile de gard și la drumurile interioare. Un parc modern combină cele două tehnologii, fiecare unde are sens.

Lucrați doar pe ramming, ca subcontractor?

Da, este una dintre formulele obișnuite de colaborare. Intrăm cu utilaje, operatori și echipe de structuri pe șantiere coordonate de alt antreprenor general, cu recepție pe cantități măsurate și cu documentația de teste predată la final. Cea mai mare lucrare de acest tip pe care o avem în derulare este pe un șantier de 48 MW.

Ce documente primesc la finalul lucrării?

As-built cu poziția reală a piloților, procesele verbale ale testelor de smulgere și de împingere laterală, buletinele de material pentru profile și acoperiri, fișa de control geometric cu abaterile măsurate și lista pozițiilor cu soluții speciale. Toate intră în cartea tehnică a construcției și sunt cerute la recepție.

Se poate bate iarna, pe teren înghețat?

Se poate, cu limitări. Un strat de îngheț de câțiva centimetri nu este o problemă, dar îngheț adânc schimbă comportarea la batere și poate falsifica refuzul: pilonul pare bine încastrat, iar la dezgheț capacitatea de smulgere scade. În perioadele cu îngheț adânc se reprogramează lucrarea sau se refac testele la dezgheț.

Concluzie

Fundarea unui parc fotovoltaic nu este partea complicată a proiectului, dar este partea ireversibilă. Ordinea corectă este studiu geotehnic, calcul de încărcări, piloni de probă cu teste de smulgere, apoi execuție în flux cu control geometric la fiecare pilon. Orice ofertă de ramming care nu menționează testele pe amplasament vinde un risc, nu o lucrare.

Dacă pregătiți un parc și vreți o evaluare a fundării înainte să comandați structuri, scrieți-ne prin pagina de contact sau sunați la 0728 473 293. Pentru montajul propriu-zis al modulelor, pașii și verificările sunt în ghidul despre montajul panourilor fotovoltaice, iar variantele pe hale industriale sunt tratate în articolul despre sisteme fotovoltaice pentru hale.
